WFHX-68便攜式紅外高溫計簡介
上海自動化儀表三廠生產的WFHX－68型便攜式紅外高溫計是一種運用微處理技術，集光、機、電現代科技于一體的新型非接觸式測量儀表，該儀表具有測溫精度高，測溫范圍寬、性能穩定、響應靈敏、數顯直觀、操作簡便、攜帶輕便、外形美觀等優點。適用于對通電導體，高頻加熱體、運動物體、真空或其它控制環境下物體的溫度檢測以及測溫時溫度場不予破壞的場合。例如檢測管道、爐壁、滾筒表面、布面、塑料膜、窯爐、鍛壓、軋制和冶煉等溫度。是冶金、化工、橡膠、紡織、塑料、造紙、食品加工等各種工業領域進行溫度檢測必不可少的儀表。

WFHX-68便攜式紅外高溫計主要技術參數
◆量程范圍：0～800℃（底溫）；600～1000℃，800～1400℃，1000～2000℃，1400～3000℃（高溫）
◆分辨率：1℃
◆測量精度：量程上限±(1%+1)℃
◆測量波段：8～14μm（底溫）；0.8～1.1μm（高溫）
◆探測元件：薄膜熱電堆（底溫）；硅光電池（高溫）
◆通光口徑：Ø34mm（底溫）；Ø20mm（高溫）
◆響應時間：約1S（底溫）；約1S（高溫）
◆環境溫度：45℃以下
◆相對濕度：不大于75%
◆電源：五號電池(R64)4節
◆外殼：ABS樹脂
◆外形尺寸：66×145×192mm
◆儀表重量：約0.5Kg

輻射高溫計工作原理
WFHX－68型便攜式紅外高溫計由光學系統、探測器、環境溫度檢測器及微處理機系統等組成。光學系統0～800采用定焦式單反系統600～1000℃及以上量程采用直射透鏡式系統。工作時分別將檢測物體的輻射能量會聚在探測器上，探測器在接收到輻射能量后，便輸出電信號，由前置放大器放大后，按一定的規律經模擬開頭，模/數轉換后進入微機系統。經微機處理后，將檢測物體相應的溫度值顯示在數碼管上。同時環境檢測器、采樣探測器所處的環境，經前置放大，模擬開頭，模/數轉換后進入微機系統，對探測器的環溫影響予以補償。

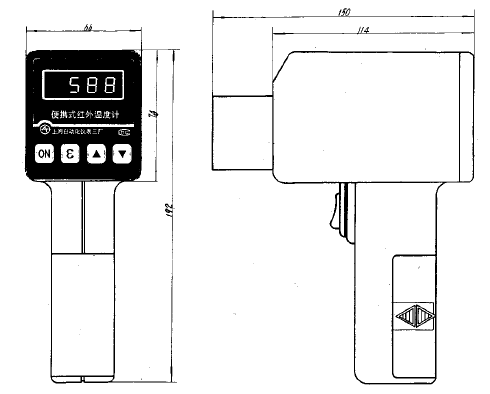

輻射高溫計外形尺寸

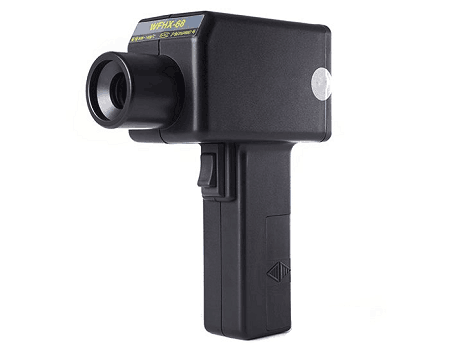

◆WFHX-68便攜式紅外高溫計
