WRP拱頂熱電偶(固定法蘭帶防水接線盒)簡介
拱頂熱電偶是為了適應高爐拱頂溫度的檢測，而進行設計制造的新型熱電偶。上海自動化儀表三廠生產的WRP拱頂熱電偶(固定法蘭帶防水接線盒)保護管選用進口SiC再結晶材料，能夠滿足高爐測溫的特殊要求，在結構上有密封、耐振動，可以垂直安裝和快速裝卸的法蘭結構。

WRP拱頂熱電偶(固定法蘭帶防水接線盒)主要技術參數
◆測量范圍：0-1300℃
◆分度號： S分度
◆公稱壓力：0.3MPa
◆名義長度：L*l=1400*1250或1750*1600mm（長度根據用戶需要）
◆精度等級：Ⅰ級（±1.5℃或±0.0025｜t｜）
◆熱電偶類別：鉑銠10-鉑
◆保護管材質：SiC
◆熱響應時間：接殼式T0.5小于360S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示）。
◆絕緣電阻：在環境溫度為20±15℃相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于1000MΩ.m試驗電壓為直流500V。

熱電偶工作原理
由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端或冷端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

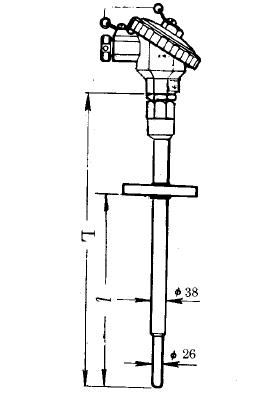

熱電偶安裝圖片
◆WRP拱頂熱電偶(固定法蘭帶防水接線盒)（法蘭外徑90 中心距65）
